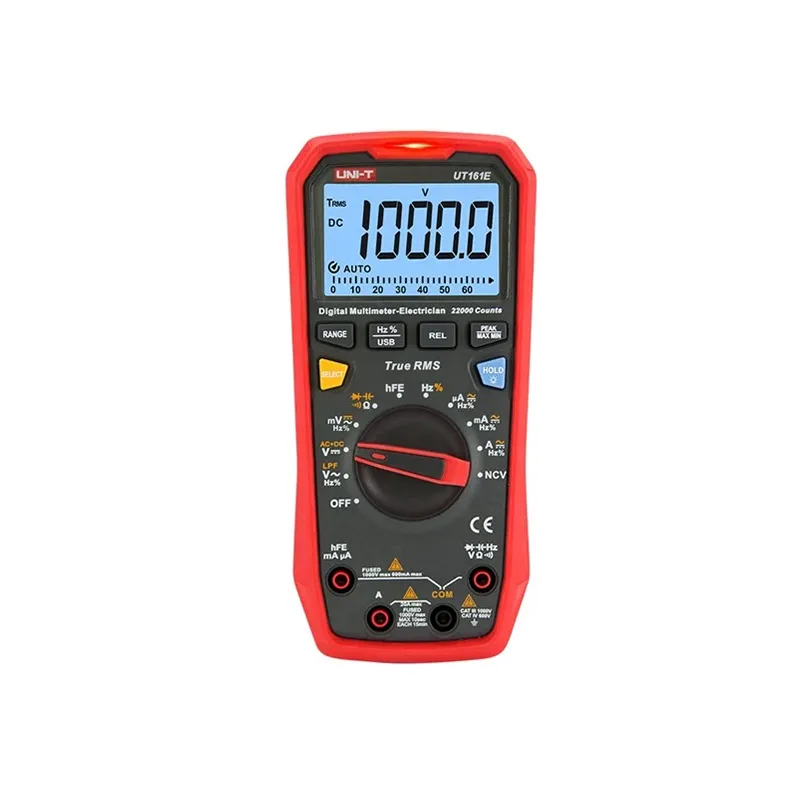

Multimetru Digital UT161E Uni-T

Seria de multimetre UT161 este o gama de multimetre extrem de fiabile, sigure, durabile si precise, care sunt certificate CE si potrivite pentru piata europeana. Afisajele acestor multimetre sunt LCD retroiluminate (date intunecate pe un fundal deschis) cu un numar de locuri de ± 6000 (pentru UT161B si UT161D) si ± 22000 pentru UT161E. Ecranele au o rata de reimprospatare de 2-3 ori pe secunda, contin si o coloana analogica cu 31 de segmente (UT161B si UT161D) sau 41 de segmente (UT161E). Multimetrele masoara tensiuni de curent alternativ si continuu de pana la 1000V si sunt echipate cu un avertisment sonor si optic atunci cand se ating valorile maxime de tensiune / curent sau temperatura. Permite detectarea fara contact a firelor cu tensiune alternativa. Pachetul include un cablu USB cu un convertor optoelectric pentru transferul de date pe un computer. Sursa de alimentare este compusa din patru bucati de baterii AAA (R03) si dispozitivul se opreste automat dupa 15 minute de inactivitate (functia poate fi oprita temporar). Intrarile curente sunt protejate de sigurante tubulare, iar sigurantele pot fi testate fara a deschide dispozitivul.
Multimetru digital True RMS 1000 V UT161E.
Parametrii produsului:

• respecta pe deplin IEC / EN61010-1 si are izolatie dubla
• inclus in categoria CAT III 1000V - el interior. instalatie incluzand distributie trifazata
• inclusa in categoria CAT IV 600V - el. instalare (elemente de siguranta, inceputul instalarii interne)
• Afisaj LCD tip HTN cu afisaj maxim de ± 22000
• rata de reimprospatare pentru majoritatea masuratorilor 3x pe secunda
• domenii de setare automate sau manuale
• indicatie automata a polaritatii
• domenii de masurare a tensiunii AC (curent alternativ ): 220 mV / 1000 V
• Domenii de masurare curent alternativ: 220 μA / 10 A
• domenii de masurare a tensiunii continue (curent continuu): 220 mV / 1000 V
• Domenii de masurare curent continuu: 220 μA / 10 A
• domenii de masurare a rezistentei rezistorului: 220 Ω / 220 MΩ
• domenii de masurare a condensatorului: 22 nF / 220mF
• domeniu de masurare a frecventei: 10 Hz / 220 MHz
• masurare a castigului (β) de tranzistori
• masurarea tranzitiilor de siliciu ale diodelor
• masurarea continuitatii liniei
• detectarea tensiunii fara contact NCV
• precizie ridicata
• TRMS, masurarea valorilor efective ale tensiunii st. tensiuni si curenti
• modul de masurare relativ - modul

MAX / MIN

• avertisment de depasire: OL
• filtru anti-interferenta VFC
• cablu USB pentru transferul valorilor masurate pe un computer
• protectie a intrarilor impotriva suprasarcinii de tensiune mai mare de 1000V
• protectia intrarii de curent μA si mA cu siguranta rapida FF600 mA H 1000 V, ø6 x 32mm CE
• protectia intrarii de curent 10A prin siguranta rapida FF11A / 1000V ø10 x 38mm CE
• impedanta de intrare in intervalul de mV aprox. 1GΩ, in alte domenii de tensiune 10MΩ,
• testarea diodelor si a tranzitiilor semiconductoare cu tensiune 0 la 3V, curent de testare 1.2mA
• sursa de alimentare a 4 baterii AAA R03 1.5V
• indicatie baterie slaba
• oprire automata dupa 15 minute (repaus la inactivitate)
• Adaptor Bluetooth optional pentru transferul de date pe PC
• este posibila si masurarea in elmag. camp cu intensitate 1V / m cu eroare suplimentara 5%

Parametri tehnici:
(precizia este definita la o temperatura de 23 ° C ± 5 ° C si o umiditate relativa mai mica sau egala cu 75%)

• masurarea tensiunii DC (impedanta de intrare este de aproximativ 1 GΩ pentru intervalul mV, aproximativ 10MΩ pentru alte domenii ):

(interval / rezolutie / precizie)
220,00 mV / 0,01mV / ± (0,1% + 5)
2,2000 V / 0,1 mV / ± (0,05% + 5)
22,000 V / 1 mV / ± (0,05% + 5)
220,00 V / 10 mV / ± (0,05% + 5)
1000 V / 0,1 V / ± (0,1% + 5)

• masurare tensiune AC ( impedanta de intrare aprox. 10MΩ):

(interval / rezolutie / precizie in intervalul 40Hz la 1kHz / 1kHz la 10kHz / 40Hz la 100kHz (cu filtru LPF))
220,00 mV / 0,01 mV / ± (1,0% + 10) / ± (1, 5% + 30) / nespecificat
2.2000 V / 0,1 mV / ± (0,8% + 10) / ± (1,2% + 50) / ± (1,2% + 50)
22.000 V / 1 mV / ± (0,8% + 10) / ± (1,2% + 50) / ± (1,8% + 50)
220,00 V / 10 mV / ± (0,8% + 10) / ± (2,0% + 50) / ± (2,0% + 50)
1000 V / 0,1 V / ± (1,2% + 10) / ± (3,0% + 50) / ± (3, 0% + 50)

• masurare tensiune AC + DC (impedanta de intrare aprox. 10MΩ):

(interval / rezolutie / precizie) precizie in intervalul 40 Hz pana la 500 Hz
2.2000 V / 0,1 mV / ± (1,8% + 70)
22,000 V / 1 mV / ± (1,8% + 70)
220,00 V / 10 mV / ± (1,8% + 70)
1000 V / 0,1 V / ± (4,0% + 70)
Afiseaza valoarea reala RMS

• masurare curent continuu:

(interval / rezolutie / precizie) )
220,00 μA / 0,01 μA / ± (0,5% + 10)
2200,0 μA / 0,1 μA / ± (0,5% + 10)
22,000 mA / 1 μA / ± (0,5 % + 10)
220,00 mA / 10 μA / ± (0,5% + 10)
20.000 A / 1 mA / ± (1,2% + 50)

• masurare curent alternativ:

(interval / rezolutie / precizie) precizie in intervalul 40 Hz až 1kHz / precizie in intervalul 1kHz pana la 10kHz)
220,00 μA / 0 , 01 μA / ± (0,8% + 10) / ± (3% + 50)
2200 μA / 0,1 μA / ± (0,8% + 10) / ± (3% + 50)
22 mA / 1 μA / ± (1,2% + 10) / ± (3% + 50)
220 mA / 10 μA / ± (1,2% + 10) / ± (3% + 50)
20 A / 1 mA / ± ( 1,2% + 10) / ± (3% + 50)

• Masurarea rezistentei:

(interval / rezolutie / precizie)
220,00 Ω / 0,01 Ω / ± (0,5% + 10)
2,2000 kΩ / 0,1 Ω / ± (0,5% + 10)
22,000 kΩ / 1 Ω / ± (0,5% + 10)
220,00 kΩ / 10 Ω / ± (0,5% + 10)
2,2000 MΩ / 100 Ω / ± (0,8% + 10)
22,000 MΩ / 1 kΩ / ± (1,5% + 10)
220,00 MΩ / 10 kΩ / ± (3,0% + 50)

• Masurarea capacitatii condensatorului:

(interval / rezolutie / precizie)
22.000 nF / 1 pF / ± (3,0% + 5)
220,00 nF / 10 pF / ± (3,0% + 5)
2,2000 μF / 100 pF / ± (3,0% + 5)
22.000 μF / 1 nF / ± (3,0% + 5)
220,00 μF / 10 nF / ± (40% + 5)
2.2000 mF / 100 nF / ± (40% + 5)
22.000 mF / 1 μF / ± (10% + 5)
220,00 mF / 10 μF / ± (20% + 5)

• Masurarea diodelor si a jonctiunilor semiconductoare:

valoarea masurata este de 0,12 pana la 2 V si LED-ul verde este aprins: dioda este OK ,
valoarea masurata este mai mica de 0,12 V si LED-ul rosu este aprins: dioda poate fi deteriorata
, caderea normala de tensiune pe jonctiunea de siliciu este de 0,500 pana la 0,800mV
rezolutie de tensiune in timpul acestei masuratori: 0,001V

• Masurarea continuitatii circuitului:

cand rezistenta de linie este ≥70 Ω, este indicat un circuit deschis, soneria nu emite un semnal sonor si indicatorul luminos rosu este aprins
cand rezistenta de linie este ≤ 50 Ω, este indicat un circuit neintrerupt, soneria emite un semnal continuu si indicatorul verde lumina este cu
protectie la suprasarcina:
rezolutie de rezistenta 1000V pentru aceasta masurare: 0,1 Ω

• Masurarea frecventei, ciclu de functionare:

(interval / rezolutie / precizie)
10 Hz pana la 220 MHz / 0,01 Hz pana la 0,01 MHz / ± 0,01% + 5
0,1% pana la 99,9% / 0,1% / ± (2,0% + 5)
Specificatii generale:

• temperatura de functionare: 0 ° C - 40 ° C (32 ° F - 104 ° F)
• umiditate relativa: ≤75% la 0 ° C - 30 ° C; ≤50% la 30 ° C - 40 ° C
• temperatura de depozitare: -10 ° C - 50 ° C (14 ° F - 122 ° F)
• altitudine de functionare: ≤2000 m
• compatibilitate electromagnetica: respecta standardele EN61326-1: 2006 si EN61326-2-2: 2006
• dimensiuni : 186 mm × 89 mm × 49 mm
• greutate: 400 g
• dispozitivul respecta standardele: cETLus, CAT III 1000V, CAT IV 600V, izolatie dubla, protectie la suprasarcina cu tensiune mai mare de 1000V

EN 61326-1: 2013; EN 61326-2-2: 2013
EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012
Respecta standardele UL STD: 61010-1, 61010-2-030
Certificat conform CSA STD. C22.2 Nr. 61010-1, 61010-2-030, 61010-2-033
Continutul pachetului:

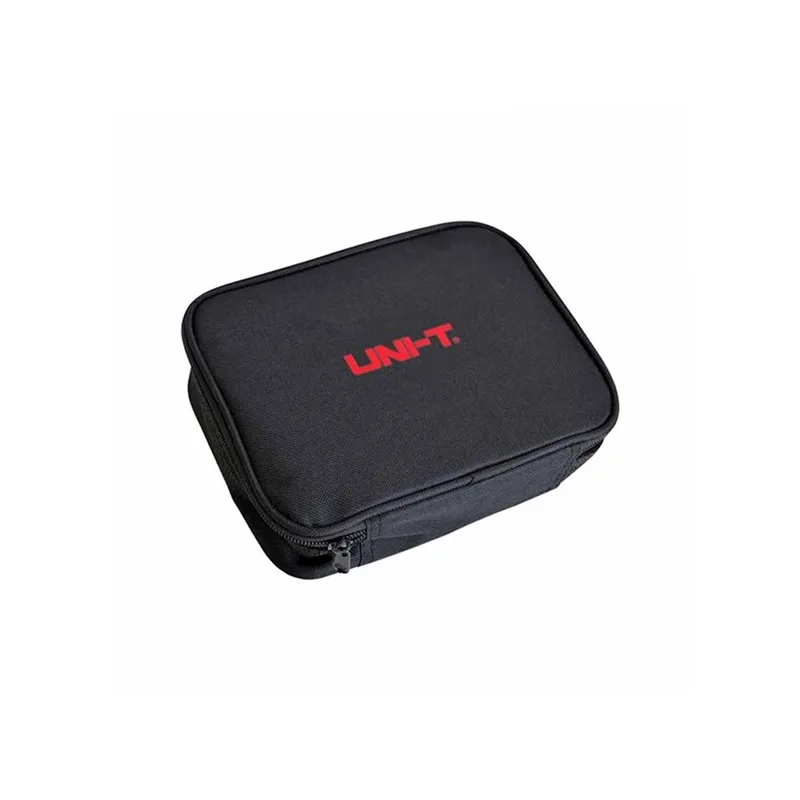

• Multimetru UT161E cu cutie de depozitare

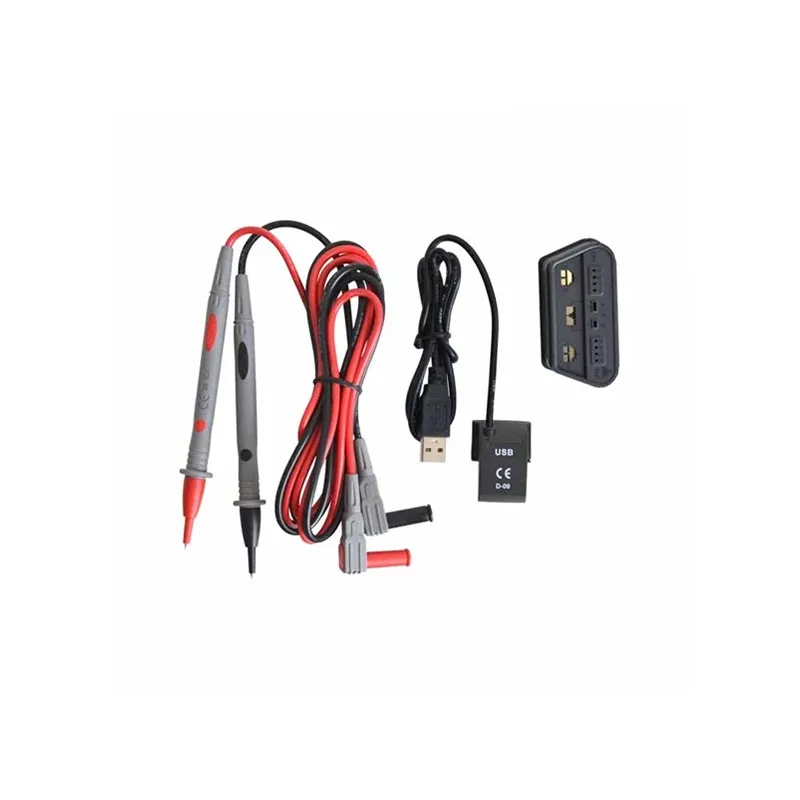

• cabluri de masurare placate cu aur CAT III 1000V / CAT IV 600V
• adaptor de soclu pentru masurarea tranzistoarelor
• cablu USB pentru transfer de date la PC
• siguranta F1: 6 x 32 mm FF 600mA H 1000 V (ø6 x 32mm) CE - in dispozitiv
• siguranta F2: 6 x 25 mm FF 11A H 1000 V (ø10 x 38mm) CE - in aparat
• 4 baterii AAA R03 1,5V
